Ремонт управляющего редуктора Мерседес S-Class W140

Очень нередко на машинах с пробегом более 200 тыс. км. проявляет себя, и не наилучшим образом, — редуктор управляющий рейки. Симптомами неисправности редуктора могут быть: тугой руль, когда для его поворота приходится прикладывать существенно больше усилий, чем ранее, также течь жидкости ГУР (уровень жидкости уменьшается, видны следы подтеков).

В таких случаях нужен ремонт (переборка) управляющего редуктора автомобиля. Вот и данном примере проявились подобные симптомы, потому было принято решение перебрать механизм редуктора Mercedes W140.

Ремкомплекты управляющего редуктора для Mercedes W140 содержат различные резиновые уплотнения и прокладки. Их каталожные номера — A1074600037 и A1264600061 , а стоимость находится в районе 3-5 тыщ рублей. Также для ремонта этого управляющего редуктора может пригодится новый вал сошки, взамен изношенного. Каталожный номер такового — A1264600111 , а стоимость — около 13000 рублей.

Цена указана по состоянию цен на лето 2017 года для Москвы и региона.

Течь редуктора Mercedes 140.

Управляющий редуктор.

Сливаем жидкость, откручиваем тяги и демонтируем управляющий редуктор.

Разборку редуктора начинаем с установки механизма в тиски и демонтажа сошки.

Отворачиваем крышку и контргайку выходного вала.

Снимаем выходной вал вкупе с крышкой.

Отворачиваем пробку, вытаскиваем стопорный цилиндр.

Снимаем крестовину управляющего вала.

Отворачиваем крышку подшипников.

Снимаем крышку вкупе с рейкой, выворачиваем шток редуктора.

Вынимаем шарики из рейки.

Ремкомплект управляющего редуктора.

Меняем сальник и уплотнительное кольцо крышки выходного вала редуктора.

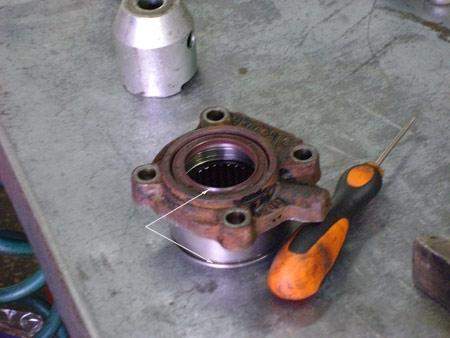

Разбираем крышку подшипников.

Заменяемое уплотнительное кольцо.

Заменяемый сальник.

Регулируем положение подшипников крышки и устанавливаем контр-шайбу.

Снимаем соединительную трубку рейки.

Соединительная трубка.

Собираем редуктор в оборотной последовательности.

При сборке редуктора, используем особый герметик.

Заменяемые уплотнительные кольца корпуса управляющего редуктора.

Сборка редуктора.

Устанавливаем составляющие управляющего редуктора в оборотной последовательности.

Не забываем про стопор.

Устанавливаем тяги, регулируем собранный редуктор.
