Замена предохранителей РАВ 4

Замена предохранителей Тойота РАВ 4 (3-го поколения, 2012 года) — задачка совершенно легкая. В этом дозволит убедиться данный фотоотчет, с которым поменять предохранители своими руками будет совершенно не проблемно. При всем этом пригодятся маленькие низкопрофильные предохранители такого же номинала, что и спаленные.

Как и многие другие авто, РАВ 4 имеет два блока предохранителей : 1-ый находится под капотом около АКБ, 2-ой в салоне под панелью, чуток правее рычага поднятия капота. Поначалу снимается крышка блока предохранителей под капотом. Там можно найти и щипцы для подмены и схему расположения предохранителей. Если щипцов нет — подходят и остроносые плоскогубцы с изоляцией.

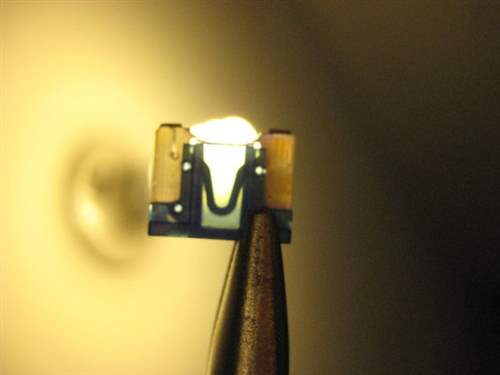

С помощью их можно вытащить предположительно спаленный предохранитель. Потом предохранитель стоит оглядеть, чтоб выяснить повреждена ли железная полоса снутри. Если да, тогда он сгорел. Вобщем, если предохранитель зрительно целый, его все равно стоит поменять новым (они дешевые), раз уже он вызвал подозрение. Перед установкой нового предохранителя следует убрать причину, по которой перегорел старенькый.

Новый предохранитель должен быть такого же номинала, что и его предшественник.

В салонном блоке предохранители изменяются схожим образом. Выяснить больше о том, как происходит замена предохранителей Тоета RAV4, поможет эта аннотация с фото.

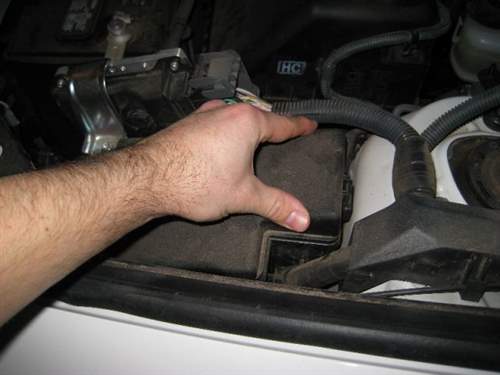

Корпус блока предохранителей под капотом находится справа, около аккума.

Надавить фиксатор на крышке.

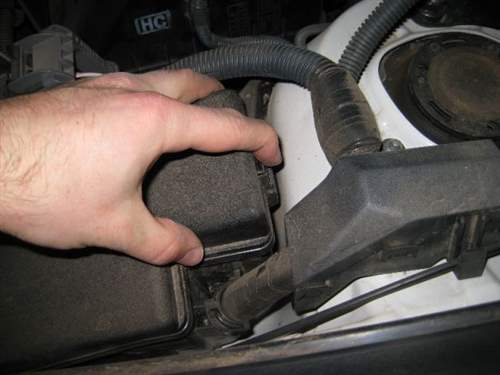

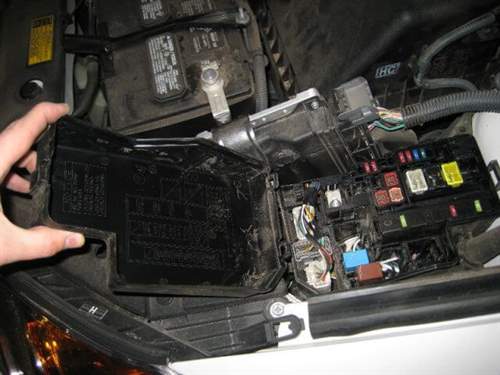

Снять крышку блока. С оборотной стороны находится схема предохранителей.

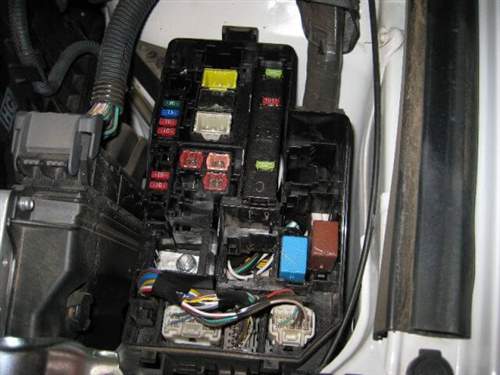

Блок предохранителей.

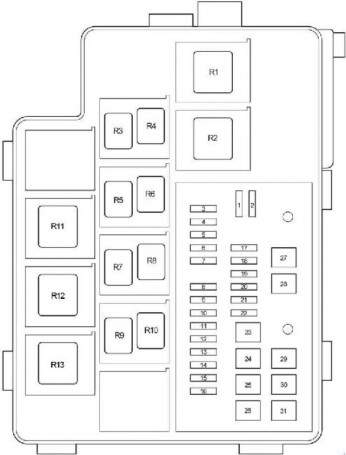

Блок предохранителей в моторном отделе и описание к ним:

1 — Не употребляется, 2 — Не употребляется, 3 — Не употребляется, 4 ECU B2 / 7.5 А — Система кондиционирования воздуха, стеклоподъемники 5 ALT?S / 7.5 А — Система зарядки RSE, 7.5 Аудиосистема (JBL) 6 STR LOCK 20 Система блокировки управляющего управления (с системой бесключевого доступа и пуска), 7 — Не употребляется, 8 DCC — Не употребляется, 9 RAD / 20 A — Аудиосистема, 10 ECU?B / 10 A — Система беспроводного удаленного управления, усилитель управляющего управления, блок кузовной электроники, часы, композиция устройств, система бесключевого доступа и пуска, центральный замок, часы, аудиосистема, система навигации, измерительные приборы, 11 DOME / 10 A — Подсветка замка зажигания, подсветка кнопки пуска мотора, 12 — Не употребляется, 13 HEAD LH 10 Далекий левый свет, 14 HEAD RH / 10 A — Далекий правый свет, 15 HEAD LL / 10 A — Ближний левый свет, 16 HEAD RL / 10 A — Ближний правый свет, 17 — Не употребляется, 18 AC INV / 15 A — Розетка, 19 TOWING / 30 A — Разъем прицепа, 20 STV HTR / 25 A — Автономный обогреватель салона, 21 — Не употребляется, 22 DEICER / 20 A — Подогрев зоны покоя щеток стеклоочистителя лобового стекла, 23 HTR / 50 A — Система кондиционирования воздуха, 24 PTC3 / 50 A — Вспомогательный отопитель, 25 PTC2 / 50 A — Вспомогательный отопитель, 26 PTC1 / 50 A — Вспомогательный отопитель, 27 HEAD MAIN / 50 A — Предохранители: «HEAD LL”, „HEAD RL”, “HEAD LH”, „HEAD RH”, 28 — Не употребляется, 29 RDI / 30 A — Вентилятор системы остывания, 30 CDS / 30 A — Вентилятор системы остывания, 31 H?LP CLN / 30 A — Очистители фар Реле — R1 Переключатель освещения / далекий свет, R2 Фары / ближний свет, R3 Дневные ходовые огни, R4 Дневные ходовые огни, R5 Вентилятор системы остывания, R6 Вентилятор системы остывания, R7 Вентилятор системы остывания, R8 Не употребляется, R9 Подогрев зоны покоя щеток стеклоочистителя лобового стекла, R10 Дневные ходовые огни, R11 Вспомогательный отопитель, R12 Вспомогательный отопитель, R13 Вентилятор системы остывания

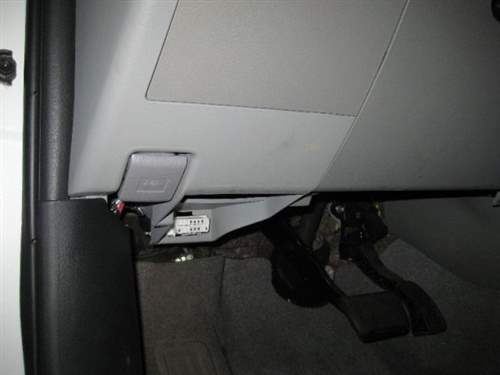

2-ой блок находится в салоне под панелью, чуток правее рычага открывания капота.

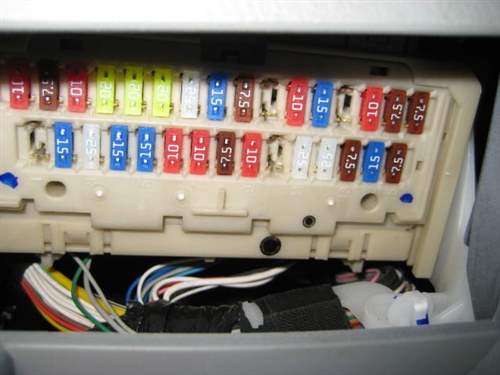

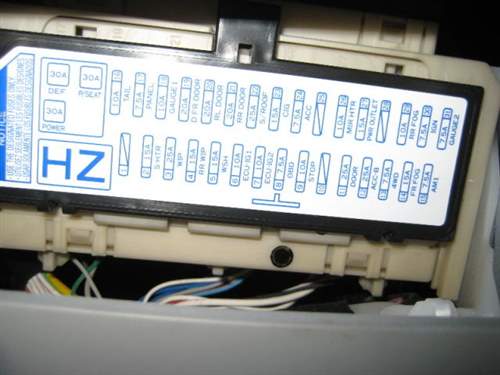

Схема предохранителей в салоне и описание к ним:

1 — Не употребляется, 2 S?HTR / 15 А — Подогрев сидений 3 WIP / 25 А — Стеклоочиститель, 4 RR WIP / 15 — Задний стеклоочиститель, 5 WSH / 15 А — Омыватель лобового стекла, омыватель заднего стекла, 6 ECU?IG1 / 10 А — Вентилятор системы остывания, Абс, антипроскальзывающая система, система курсовой стойкости, вспомогательная система управления движением на уклоне, вспомогательная система управления троганием на уклоне, система 4WD с электрическим управлением рассредотачиванием вращающего момента, система кондиционирования воздуха, блок кузовной электроники, лючок, внутреннее зеркало с автоматическим затемнением, стоп-сигналы/габаритные огни, подогрев зоны покоя щеток стеклоочистителя лобового стекла, усилитель управляющего управления, система отмены включения сцепления, очиститель фар, автономный обогреватель салона, часы, 7 ECU-IG2 / 10 А — Система кондиционирования воздуха, подогрев заднего стекла, 8 OBD / 7.5 А — Диагностический разъем, 9 STOP / 10 А — Лампы стоп-сигнала, 10 — Не употребляется, 11 DOOR / 25 А — Блок кузовной электроники, центральный замок, 12 ACC-B / 25 А — Не употребляется, 13 4WD / 7.5 А — Система 4WD с электрическим управлением рассредотачиванием вращающего момента, 14 FR FOG / 15 А — Фронтальный противотуманный свет, 15 AM1 / 7.5 А — Система пуска, 16 TAIL / 10 А — Габаритный свет, освещение номерного знака, фронтальный противотуманный свет, задний противотуманный свет, 17 PANEL / 7.5 А — Аудиосистема, подсветка панели устройств, часы, 18 GAUGE1 / 10 А — Лампы заднего хода, система зарядки, 19 D FR DOOR / 20 А — Стеклоподъемники (фронтальные двери), 20 RL DOOR / 20 А — Стеклоподъемник (задняя левая дверь), 21 RR DOOR / 20 А — Стеклоподъемник (задняя правая дверь), 22 S/ROOF / 25 А — Лючок, 23 CIG / 15 А — Прикуриватель, 24 ACC / 7.5 А — Аудиосистема, розетки, зеркала с электрическим приводом, блокировка селектора коробки, блок кузовной электроники, часы, 25 — Не употребляется, 26 MIR HTR / 10 А — Подогрев зеркал, 27 PWR OUTLET / 15 А — Розетка, 28 — Не употребляется, 29 RR FOG / 10 А — Задний противотуманный свет, 30 IGN / 7.5 А -Подушки безопасности, система многоточечного впрыска горючего/система поочередного многоточечного впрыска горючего, стоп-сигналы/габаритные огни, система пуска, 31 GAUGE2 / 7.5 А — Композиция устройств

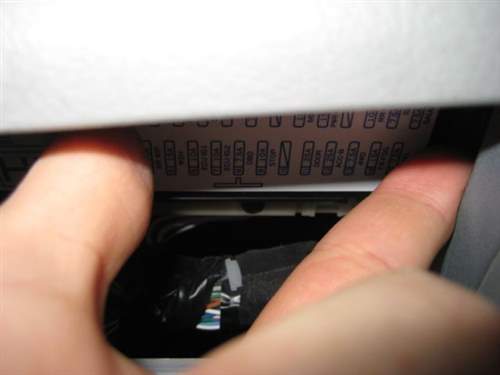

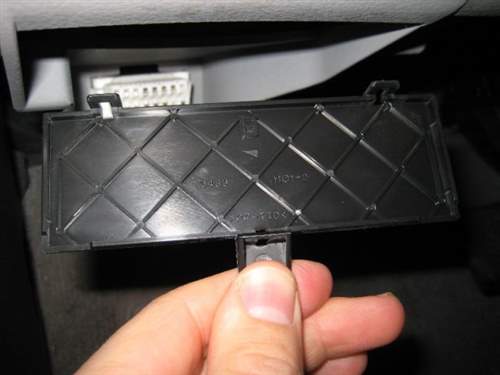

Надавить на защелку, чтоб снять крышку.

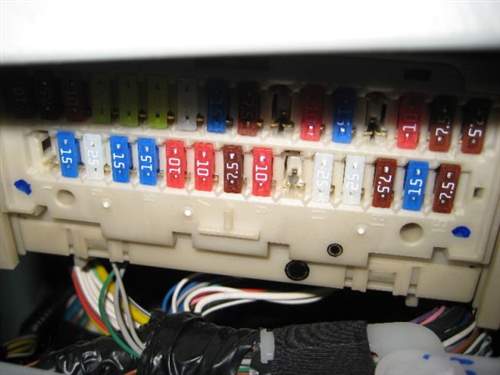

Предохранители в салоне.

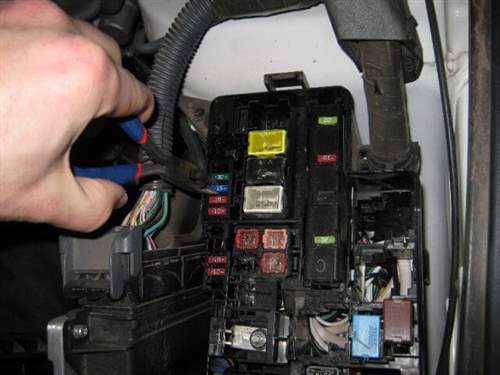

Вооружившись остроносыми плоскогубцами, вынуть предохранитель.

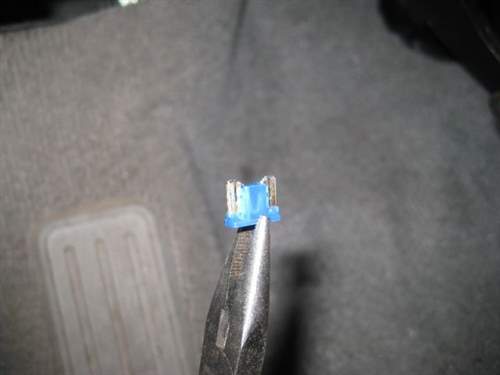

Оглядеть предохранитель. Если полоса повреждена, означает предохранитель перегорел.

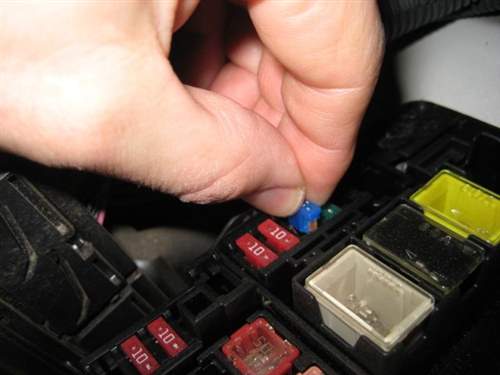

Воткнуть новый предохранитель.

Установить крышку блока предохранителей под капотом.

Вынуть предохранитель в салоне.

Он изменяется также как и предохранители под капотом.

Установить крышку салонного блока предохранителей на место.
