Как выставить тепловые зазоры на Ford Ranger с дизельным двигателем после капремонта

После капитального ремонта дизельного двигателя Ford Ranger одной из обязательных процедур является регулировка тепловых зазоров клапанов. Это необходимо для правильной работы газораспределительного механизма, снижения шумов и предотвращения преждевременного износа деталей.

В этой статье мы подробно разберем процесс регулировки клапанов на примере Ford Ranger с дизельным двигателем.

Необходимые инструменты и материалы

• Набор головок и трещоток

• Ключи (рожковые, накидные)

• Щупы для измерения зазоров

• Моментный ключ

• Чистая ветошь

• Новые уплотнительные шайбы форсунок (рекомендуется заменить)

• Данные по тепловым зазорам (уточняются для конкретной модели двигателя)

Пошаговая инструкция по регулировке клапанов

1. Подготовка к работе

Перед началом работ убедитесь, что двигатель остывший (температура масла не выше 30–40°C), иначе измерения будут неточными.

• Отсоединяем минусовую клемму АКБ (во избежание случайного запуска двигателя).

• Снимаем разъемы с форсунок (отключаем электрическую часть).

• Демонтируем кронштейн и другие элементы, мешающие доступу к клапанной крышке.

2. Снятие топливной системы

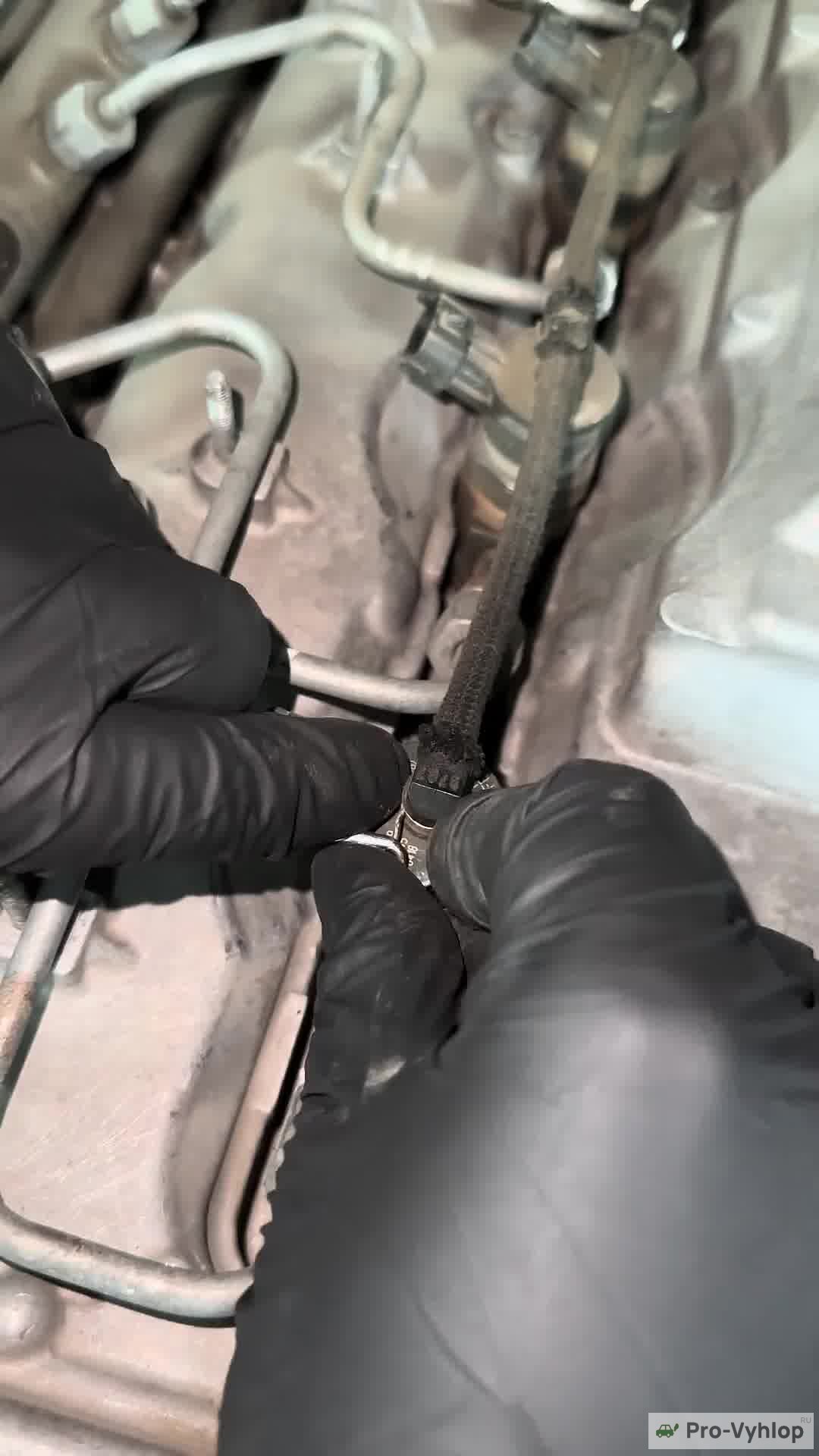

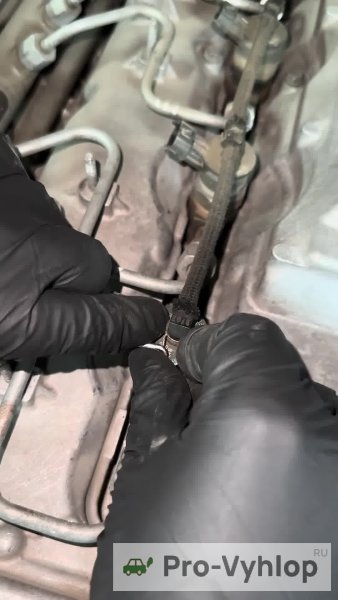

• Аккуратно откручиваем трубки высокого давления, идущие от топливной рампы к форсункам.

• Снимаем "обратку" (топливные сливные магистрали).

• Извлекаем форсунки, при этом уплотнительные шайбы могут остаться в посадочных местах – их нужно аккуратно вынуть.

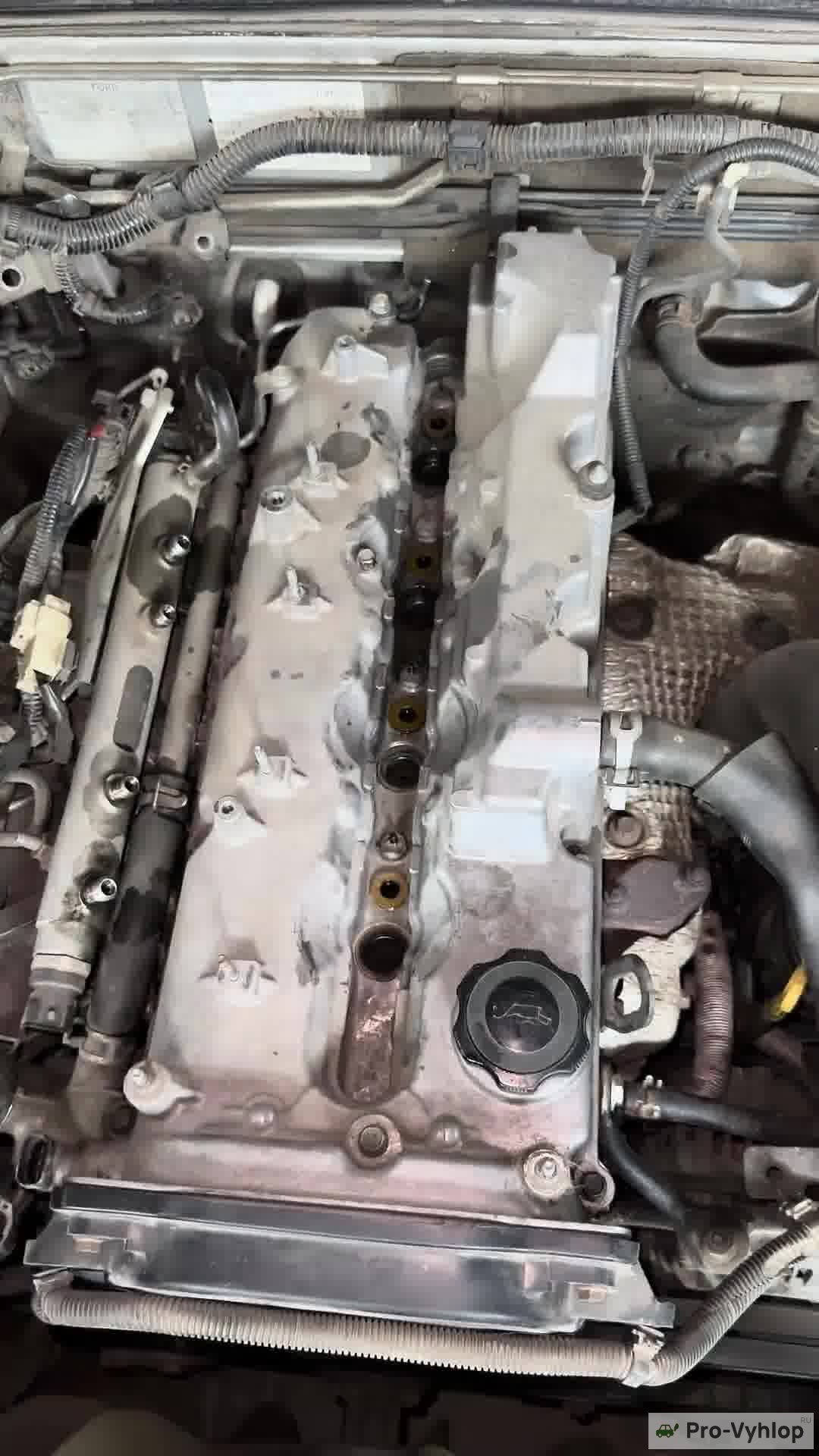

3. Демонтаж клапанной крышки

• Откручиваем сапун (система вентиляции картера).

• Снимаем клапанную крышку. Обратите внимание, что болты могут быть разной длины – чтобы не перепутать при сборке, лучше заранее пометить их или разложить в порядке откручивания.

4. Проверка и регулировка тепловых зазоров

• Выставляем распредвал так, чтобы кулачки регулируемых клапанов были направлены вверх (это положение соответствует закрытому клапану).

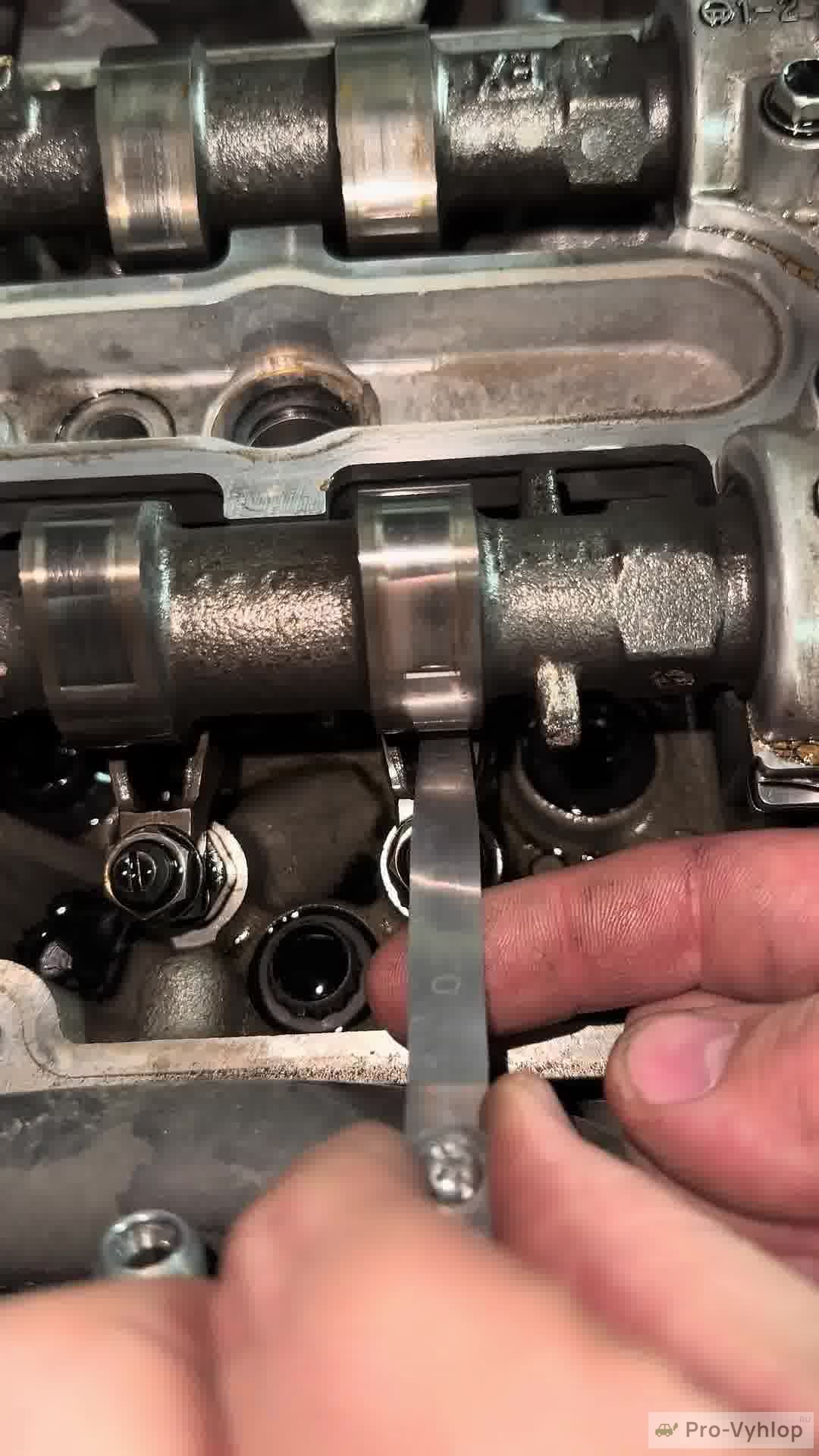

• Измеряем зазор с помощью щупа между рокером (толкателем) и кулачком распредвала.

• Сравниваем с номинальным значением (например, для многих дизельных двигателей Ford зазор составляет 0,20–0,30 мм на впуске и 0,30–0,40 мм на выпуске, но точные данные нужно уточнять по мануалу).

• Если зазор не соответствует норме, ослабляем контргайку и регулировочным болтом выставляем нужный зазор, после чего затягиваем гайку и перепроверяем.

5. Сборка

После регулировки всех клапанов:

• Ставим на место клапанную крышку, предварительно очистив посадочную поверхность от старого герметика (если он был).

• Затягиваем болты с рекомендуемым моментом (обычно 8–12 Н·м, зависит от модели).

• Устанавливаем форсунки с новыми уплотнительными шайбами, подсоединяем топливные трубки и разъемы.

• Монтируем сапун и кронштейн.

6. Проверка

После сборки:

• Подключаем АКБ.

• Запускаем двигатель и слушаем его работу – посторонние стуки должны отсутствовать.

• Проверяем на утечки топлива и масла.
